Fotografía
Digital
La
fotografía digital implica una novedosa
manera de “capturar” fotos usando un sensor de imagen en lugar de una película
tradicional. Las imágenes son almacenadas en formato digital para luego ser
transportadas a una computadora.
|
 |
|
 |
| Lado
izquierdo sin retoque |
|
Lado
derecho con retoque Photo shop |
Esta
fotografía ha sido tomada con una cámara digital Sony DSC 707, mas adelante
se dictan sus características. Esta imagen puede se pasada a un programa
denominado Photoshop 5.5 u otra
versión mayor y puede ser mejorada eliminando los elementos innecesarios como
el abrebocas,y labios
Ventajas
de la fotografía digital en Odontología
-
Ahorro
económico (no se necesita comprar películas ni pagar en trabajos de
revelado).
-
Ahorro
de tiempo, porque el resultado es inmediato. Si la toma no es
satisfactoria, se puede eliminar y tomar otra nueva foto mejor encuadrada.
-
Las
fotografías pueden ser editadas y mejoradas.
-
Las
fotografías pueden ser repetidas inmediatamente.
-
Elimina
uso de químicos tóxicos.
-
No
hay que esperar terminar un rollo.
-
Emplea
todas las ventajas de la informática.
-
Flexibilidad
para usar la imagen y distribuirla
Nomenclatura
Píxeles,Sensor
de imagen CCD Las
imágenes digitales están hechas de cuadraditos llamados píxeles. Un
píxel es la unidad de elemento más pequeña de una imagen.
PPI
pixel
per inch o píxel por
pulgada
Dot
o punto
punto más pequeño que puede ser visualizado en una superficie impresa.
DPI
dots per inch o puntos
por pulgada
CCD
dispositivo transistorizado que contiene millones de sensores sensibles a la
luz llamados fotositios.
Sensor
de imagen: usado en cámaras digitales, telescopios, escaners y cámaras
de video.
Los
sensores de imagen sólo registran la escala de grises (del blanco al negro
puro)= rango de brillos.
Tamaño
de imagen
: se
expresa de dos maneras
-
Dimensiones
de la imagen, por ejemplo: 1600 x 1200 píxeles.
-
Número
total de píxeles,
por ejemplo:
1,92 millones de píxeles
La
calidad de una imagen digital depende en parte del número de píxeles. Píxeles
más pequeños y numerosos agregan detalles y nitidez. El número de píxeles
en una imagen puede tener un efecto en su resolución.
Resolución
medida
de detalles de una imagen. Se expresa en
términos de píxeles, puntos y ancho de líneas.
A
mayor número de píxeles, mayores detalles
A
mayor tamaño de imagen, mayor resolución
Condiciones
que pueden afectar una resolución:
Dispositivos
de almacenaje
Diskettes
de alta capacidad
IBM
Microdrive (170 y 340Mb)
Flash
Memory
Flash cards
Usan
circuitos transistorizados para almacenar las imágenes.
Los
circuitos están empaquetados e interconectados para formar
una tarjeta de memoria
Tipos
de Tarjetas:
-
Compact
flash
-
Smart
media
-
Memory
stick
Medios de transferencia
Cables
de conexión
para conectar un dispositivo periférico como una cámara digital a una
computadora se utiliza un cable que se conecta a una ranura llamada puerto.
Puerto
Paralelo, serial, USB, SCSI, Fire wire
Toma
de radiografías
 |
|
 |
| Lado
izquierdo sin retoques |
|
Lado
derecho con retoques |
Se
tomo la radiografía sobre un negatoscopio. Para evitar la imagen azul se debe
tomar a la luz del día.
Toma
de modelos
 |
|
 |
|
Lado
izquierdo sin retoques |
|
Lado
derecho con retoques Software Photoshop 5.5 |
En
este caso se tomo con la opción a color, para mejorar
la toma de modelos y que
salgan de color blanco se deberá tomar en opción blanco y negro B/N
Duplicado
de slides
Lado
izquierdo como se toma la foto digital y en el derecho luego de hacer los
arreglos correspondientes.
Esta
foto de una diapositiva se tomo sobre un negatoscopio Luego se puede copiar a
un programa como el photoshop 6 para
arreglar los contornos y mejorar la imagen.
-
Tomar
sin filtro
-
Tomar
sobre negatoscopio
-
Sin
flash
-
Aplicar
opción macro
(2)
–
sin filtro, con duplicador
–Tomar
con luz natural (12pm)
–Sin
flash
–No
es necesaria opción macro
CAMARAS
DIGITALES
Las
fotografías expuestas en esta nota han sido tomadas con esta cámara digital.
Sony 707. Esta es una proconsumer
que en internet cuesta aproximdamente 1000 dolares, ya salió una mejorada que
res la 717 OJO ESTAS NO SON REFLEX SINO PROCONSUMER. LA SONY TODAVÍA NO SACA
LAS REFLEX DIGITAL COMO LA NIKON, CANON O FUJI.
Existe
una última generación que es mas pequeña y compacta que cuesta a la mitad
del precio de esta cámara digital.
Pueden
lucir similares o completamente diferentes a
las convencionales ya que no necesitan espacio para la película o
rollo.
Todas
presentan un juego de lentes, un sistema de flash y un sensor de imagen.
La
mayor diferencia está en el reemplazo de la película por un sensor de imagen
(CCD).
Clasificación
-
Completamente
automáticas (point and shoot)generalmente tienen menos de un millón de
pixeles
-
Profesionales son la Nikon D100, Fuji S1 Pro Fine pix etc.
-
Cámaras
prosumer (profesional + consumer) Como la que exponenmos (707 Sony)
-
Todas
tienen la opcoión MACRO identificada con una flor.
Sensibilidad
del CCD
Equivalente
al ISO
>
ISO > sensibilidad > velocidad de película
CCD
usa números ISO equivalentes.
Un
sensor con ISO bajo requiere más luz para obtener una buena imagen.
Varía
de 100 a 3200
Cámaras prosumer:
Todas estas cámaras obtienen buenas imágenes clínicas
Olympus
Camedia C2100UZ
CCD
2,1Mega píxel. TTL. SLR
Resolución
1600x1200
Profundidad
de color
24
bit
f stop, ss, ISO
Parcialmente programables
Distancia mínima focal
10cm
Zoom óptico
10X
Zoom
digital
2X
Adaptador para accesorios
Sí. 49mm
Tipo
de memoria
Smart media
Formato
de imágenes
JPEG,
TIFF
Camedia C700UZ OLYMPUS
CCD
2,1Mega píxel. SLR
Resolución
1600x1200
Profundidad de color
24 bit
f stop, ss, ISO
Parcialmente programables
Distancia mínima focal
10cm
Zoom óptico
10X
Zoom digital
2.7X
Adaptador para accesorios
Sí.
46mm. Requiere tubo de extensión
Tipo de memoria
Smart media
Formato de imágenes
JPEG,
TIFF
Cyber
Shot DSC-F707 SONY
Cámara
que utillizamos para la presente nota
CCD
5,24 Mega píxel. TTL. SLR
Resolución
2560x1920
Profundidad de color
24 bit
f stop, ss, ISO
Parcialmente programables
Distancia mínima focal
2cm
Zoom óptico
5X
Zoom digital
2X
Adaptador para accesorios Sí. 58mm.
Tipo de memoria
Memory Stick
Formato
de imágenes
JPEG,
TIFF
MVC
CD1000 SONY
Cámara
de menor resolución que da buena
imagen clínica
CCD
2,1 Mega píxel. TTL. SLR
Resolución
1600x1200
Profundidad de color
24 bit
f stop, ss, ISO
Parcialmente programables
Distancia mínima focal
2cm
Zoom óptico
10X
Zoom digital
2X
Adaptador para accesorios
Sí. 58mm.
Tipo de memoria
CD de 3”
Formato de imágenes
JPEG,
TIFF, GIF
Coolpix
E990 Nikon
Por
su cantidad de resolución es buena esta cámara
CCD
3,3 Mega píxel. TTL. SLR
Resolución
2048x1536
Profundidad de color
24 bit
f stop, ss, ISO
Parcialmente programables
Distancia mínima focal
2cm
Zoom óptico
3X
Zoom digital
4X
Adaptador para accesorios
Sí. 28mm.
Tipo de memoria
Compact Flash
Formato de imágenes
JPEG,
TIFF
3000Z
Digital Clinical Camera Epson
CCD
3,34 Mega píxel
Resolución
2048x1536
Profundidad de color
24 bit (16.7 million colors)
Tamaño
mínimo de campo
2 pulgadas ancho
Tipo
de memoria
Compact Flash 16Mb
Formato de imágenes
JPEG
¿Cómo
evitar imágenes oscuras en macrofotografía?
-
Regulando
la velocidad del obturador (sbhutter speed)”ss”
-
Usando
fuente adicional de luz:
Flash
de punto
Ring flash
¿Cómo
tomar macrofotografías dentales?
-
Activar
opción macro
-
Programar
foco manual si es posible
-
Programar
-
ss=
60
-
f=
11 o más cerrado
-
Encuadrar
y enfocar el objeto con la pantalla de cristal líquido (LCD) no con el
visor óptico.
-
No
acercarse más de lo necesario
-
Hacer
muchas pruebas
Método
alternativo
-
Alejar
la cámara hasta obtener una iluminación uniforme de la zona deseada.
-
Eliminar
las áreas indeseadas en la computadora (crop)
-
Se
pierden muchos de los píxeles iniciales
Requisitos
básicos de una cámara digital para fotografía dental
CCD
>1 megapíxel
Tamaño
imagen
1024x768 píxeles
Profundidad de color
24 bit
Formato
de imágenes
JPEG, TIFF
f stop, ss, ISO, foco
Programables
Distancia mínima focal
10cm. o menos
Adaptador para accesorios
Sí.
Zoom óptico
10X
Opción macro
presente
Visor
SRL TTL
Tamaño mínimo de campo
1cm.
Costo
mínimo
DSC
F707

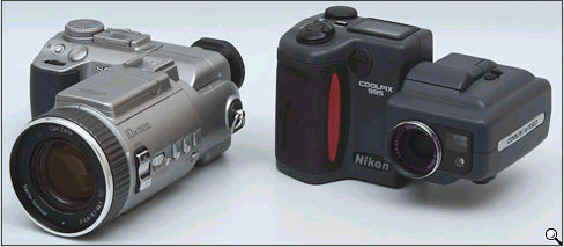

En
la vista se encuentran la Sony y la Nikon a las exigencias del consumidor.
WWW.ORTODONCIAPERU.COM
Menéndez
L. Fotografía digital en Ortodoncia.
Odontología Ejercicio Profesional 2003;4(8): http://www.odontomarketing.com
(10.08.2003)
